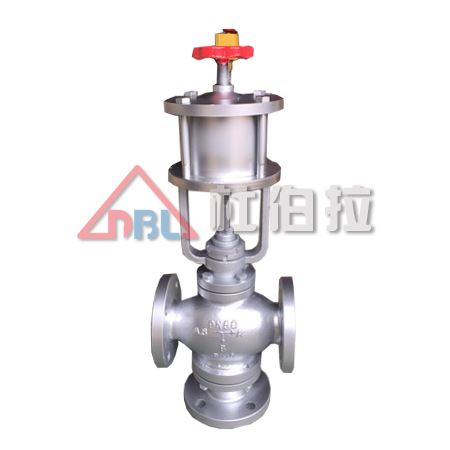

氣動活塞式調節閥 產品概述
本公司的ZJHS氣動活塞式調節閥是由ZSA(B)型彈簧活塞式執行機構和精小型單座(套筒)閥體組成，結構更輕小.推力更大，但靈敏度稍差。氣動活塞式 調節閥配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、 溫度、液位等參數保持在給定值氣。氣動活塞式調節閥閥芯采用平衡式結構，許用壓差大，抗振性好，噪聲低、穩定性好，裝拆簡便，選擇不同的彈簧范圍可得需要 的許用壓差。氣動活塞式調節閥應用于要求噪音低，工作壓差大或安裝位置受限制及要求響應速度快的工業銷售過程自控系統中。
氣動活塞式調節閥 技術參數
公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
閥座直徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數KV | 單座 | 11 | 17 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
套筒 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
允許壓差MPa | 單座 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 |
套筒 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
額定行程 | 16 | 25 | 40 | 60 | 100 | ||||||||
執行器型號 | ZSA/B-2P | ZSA/B-3P | ZSA/B-4P | ZSA/B-5P | ZSA/B-6P | ||||||||
閥蓋形式 | 標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ | ||||||||||||
壓蓋型式 | 螺栓壓緊式 | ||||||||||||
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | ||||||||||||
閥芯形式 | 單座柱塞型、套筒平衡式閥芯 | ||||||||||||
流量特性 | 線性、等百分比 | ||||||||||||
氣動活塞式調節閥 執行機構
執行器型式 | ZSA/B、ZSN型氣動活塞式執行機構 | ||||
執行器型號 | ZSA/B-2P | ZSA/B-3P | ZSA/B-4P | ZSA/B-5P | ZSA/B-6P |
氣缸直徑 | 125 | 160 | 200 | 250 | 320 |
行程 | 10、16 | 16、25 | 25、40 | 50、60 | 60、100 |
彈簧范圍 | 氣關式：40～200，氣關式80～240，100～200，200～350，350～500 | ||||
供氣壓力 | ZSA，ZSN為0.4-0.6;ZS-P：氣開比彈簧范圍上限大0.05 | ||||
可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||
作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | ||||
氣動活塞式調節閥 性能指標
項目 | 指標值 | 項目 | 帶定位器 | ||
基本誤差% | 1.0 | 始終點偏差值% | 氣開 | 始點 | 1.0 |
終點 | |||||
回差% | 1.0 | 氣關 | 始點 | 1.0 | |
死區% | 0.4 | 終點 | |||
額定行程偏差% | 2.5 | 允許泄漏量L/h | 閥額定容量 | ||
